КАК ПОДКЛЮЧИТЬ?

Для того, чтобы подключить систему UONLINE к автомату UNICUM достаточно установить модем в автомат, вставить активированную сим-карту и подключить антенну. Не требуется установка сервера или какого-либо программного обеспечения. Автомат готов к работе. Для подключения автоматов других марок помимо модема в автомат необходимо установить два других устройства, поставляющихся в комплекте с модемом - контроллер модема и контроллер платежных систем.

UONLINE работает практически со всеми автоматами, поддерживающими MDB-протокол. Протестировано функционирование системы на следующих автоматах:

FAS FAST900SA, SAECO FS400 / FS600, SAECO Smeraldo36 / 56, SAECO CombiSnack, UNICUM всех модификаций, NECTA Kikko Max, CRANE, Rhea Damian, Rhea Sagoma, COMBI Rhea, Rhea Europa, Rhea Saronno, Rhea Europa Combi, VENDO SVE680.

Если вы хотите подключить автомат другой марке, предварительно проконсультируйтесь с нашими специалистами. Вы можете подключить онлайн-мониторинг для работы на нашем сервере (в этом случае, вам не нужно приобретать серверное ПО и лицензии, все включено в небольшую абонентскую плату) или же создать собственный сервер.

Подключение онлайн-мониторинга

  • Выбор сим-карты

    Для работы GSM-модема необходимо приобрести SIM-карту, у которой должны быть активированы следующие услуги:

    1. GPRS-интернет с округлением не более 1 КБ (или с округлением не более 10 КБ, но с бесплатным 1 КБ в начале сессии)
    2. Входящие SMS-сообщения
    3. Входящие голосовые вызовы. В качестве альтернативы (ТОЛЬКО НА ТЕРРИТОРИИ РФ, а в случае подключения к собственному серверу – только на территории той страны, в которой физически располагается сервер) голосовым вызовам можно использовать сим-карты с входящими вызовами данных (CSD), но в этом случае в заявках на подключение / переподключение необходимо указывать, что сим-карта не поддерживает голосовые вызовы, но поддерживает CSD. При использовании CSD вместо голосовых вызовов время отправки запросов увеличено. Также необходимо не отключать галку CSD в онлайн-мониторинге на странице “Опции соединения с сервером”, а в случае перерегистрации, проверить, что эта галка установлена.

    У SIM-карты должны быть ОТКЛЮЧЕНЕЫ следующие услуги / возможности:

    1. PIN-код
    2. Автоответчик
    3. антиАОН

    Сим-карта не должна быть в сети M2M, так как в этом случае, она поддерживает SMS и CSD-связь только в рамках сети M2M.
    Не рекомендуется использовать сим-карты с безлимитным интернетом.
    Для успешного подключения необходимо знать следующие параметры SIM-карты:

    1. Номер телефона в международном формате.
    2. Точка доступа для пользования услугой GPRS-интернет (для SIM-карт Билайн точка доступа: internet.beeline.ru или home.beeline.ru, в зависимости от тарифа, для МТС: internet.mts.ru, для Мегафон: internet, для Теле-2: internet.tele2.ru, …). Не путать с точкой доступа для услуги GPS-WAP. Как правило, при подключении через точку доступа WAP, оплата трафика производится по завышенным тарифам.
    3. Логин и пароль для подключения к точке доступа (для SIM-карт Билайн логин и пароль: beeline/beeline, для МТС: mts/mts, для Мегафон: gdata/gdata, для Теле-2: tele2/tele2, …

  • Совместимость и указание первоначальных настроек при заказе комплекта плат.

    Для подключения онлайн-мониторинга в аппарат необходимо установить комплект трех плат:

    • модем (плата Unicum 0.41)
    • контроллер модема (плата Unicum 0.42) - только для подключения системы к автоматам сторонних производителей (не UNICUM)
    • контроллер MDB (плата 0.43) - только для подключения системы к автоматам сторонних производителей (не UNICUM)

    Данный комплект можно установить только в аппараты, которые прошли испытания и внесены в реестр в сервере онлайн-мониторинга. Дополнительно к аппарату предъявляются следующие требования:

    1. Аппарат должен функционировать в платном режиме
    2. В аппарате должны использоваться платежные системы в протоколе MDB (протокол Executive не поддерживается онлайн-мониторингом)
    3. Аппарат должен поддерживать MDB-cashless 1.

    При заказе данных плат необходимо сообщить MDB-настройки, которые будут прошиты в плату 043.

    Это:

    1. Десятичная точка, которая используется в торговом аппарате и в подключенных платежных системах. По умолчанию, десятичная точка равна 2 (что означает, что все цены задаются в формате x.xx, т. е. – в копейках).
    2. Скейлинг-фактор. Это – число от 1 до 255, которое является множителем цен в плате 043. Чем больше данное число, тем более большие цены могут обрабатываться, но и дискретность принимаемых денег / цен – также больше. Максимально возможная цена / кредит равны 65534 умножить на данный скейлинг-фактор. Дискретность цен / кредита равна данному скейлинг-фактору. По умолчанию, скейлинг-фактор равен 50, что при десятичной точке 2 (что означает, что цены задаются в копейках) означает дискретность цен / кредита равной 50-ти копейкам (т. е. цена может быть 0.50, 1.00, 1.50, 2.00, …, цена не может принимать промежуточные значения), а максимально возможная цена / кредит равны 32767.00 (32767 рублей). Для платежных систем с десятичной точкой 0 (цены задаются в рублях) обычно задают скейлинг-фактор, равный 1 (дискретность = 1 рубль, максимальная цена = 65534 рубля). При скейлинг-факторе 1 и десятичной точке 0 дискретность цен равна 1 копейке, а максимальная цена равна 655 рублей 35 копеек).
    3. Максимальный наличный кредит, выше которого наличные не будут приниматься (торговый аппарат должен поддерживать данную сумму и максимальный кредит карты должен быть установлен минимум на 1 копейку выше данной суммы). По умолчанию, максимальный кредит устанавливается равным 599.99. Большинство итальянских аппаратов не поддерживают кредит, превышающий значение 655.34.

  • Установка модема.

    ВНИМАНИЕ! Все подключения необходимо производить при ВЫКЛЮЧЕННОМ питании аппарата!
    Перед установкой комплекта плат в модем необходимо установить SIM-карту, которая соответствует все перечисленным выше требованиям. Для этого необходимо извлечь из модема крышку держателя карты, вложить в него SIM-карту контактами наружу и установить держатель вместе с картой обратно в модем. Запрещается извлекать / устанавливать держатель при подключенном модеме, если питание аппарата включено.

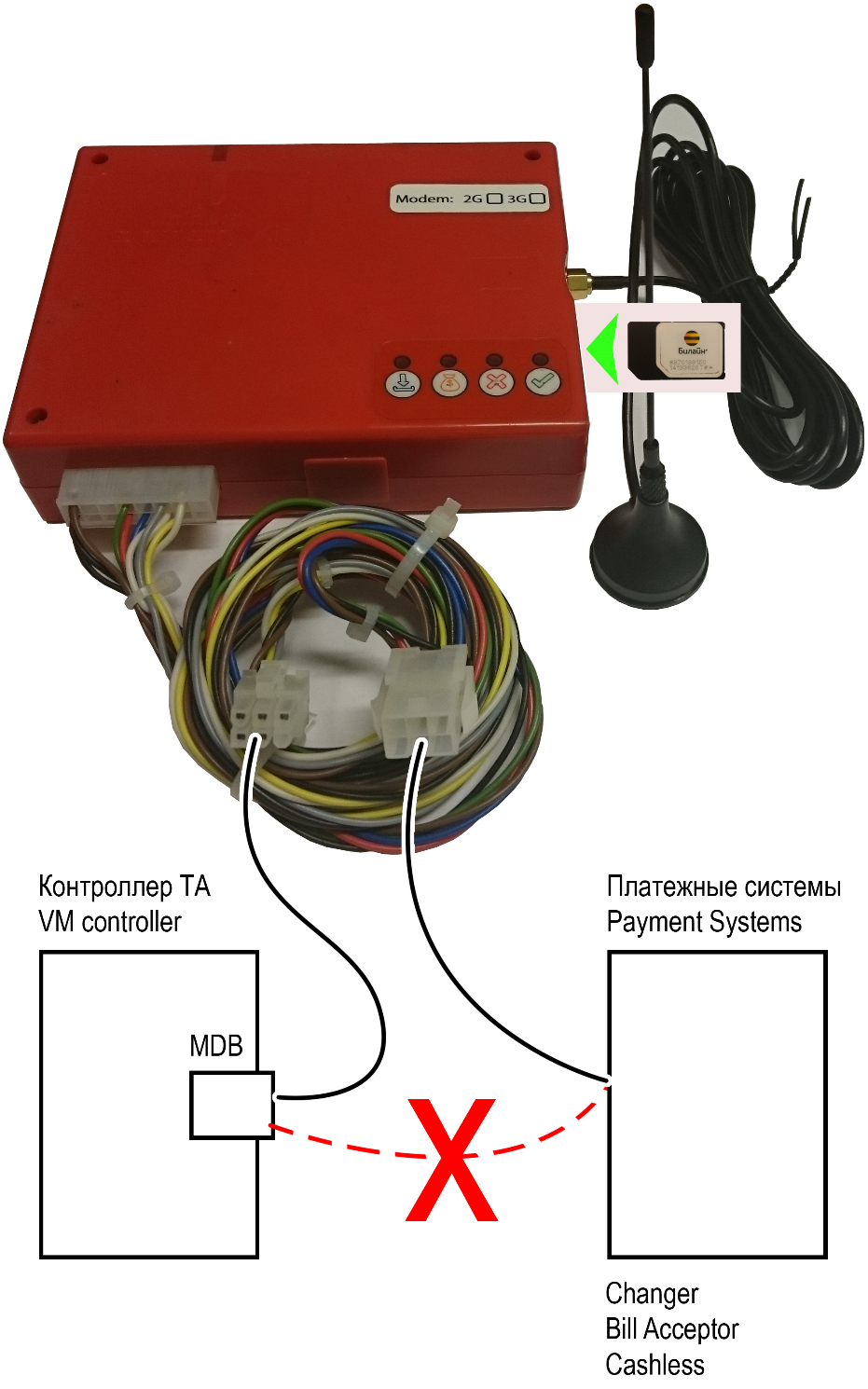

    После этого платы соединяются друг с другом и устанавливаются в аппарат. Дополнительно, комплект плат подключается к аппарату через шину MDB (платежные системы отключаются от контроллера аппарата и подключаются к плате 043 с помощью входящего в комплект удлинителя, а в контроллер аппарата вместо платежных систем подключается плата 043 с помощью входящего в комплект кабеля). Данное подключение проиллюстрировано на следующей схеме:

     ДЛЯ АВТОМАТОВ UNICUM  ДЛЯ АВТОМАТОВ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ

    ДЛЯ АВТОМАТОВ UNICUM



    ДЛЯ АВТОМАТОВ UNICUM

  • Настройка и проверка модема

    1. Включить ТА и убедиться, что модем начал мигать раз в 3 секунды (сначала он будет мигать раз в секунду, а когда обнаружит сотовую сеть – начнет мигать раз в 3 секунды)
    2. В настройках ТА разрешить MDB-cashless 1
    3. В настройках ТА установить максимальный кредит карты больше, чем максимальный кредит, установленный в настройках платы 043 (эта настройка равна 599.99, если при заказе плат не указывалось другого, т. е. нужно установить 600.00 или больше).
    4. Выйти из меню и убедиться, что аппарат принимает деньги, отображает принятые деньги на дисплее, производит продажу, выдает сдачу.

  • Регистрация модема на сервере Unicum.

    Регистрация модема на сервере Unicum осуществляется администратором системы. На момент подключения ТА должен быть включен, а баланс сим-карты положительный.
    Для выполнения регистрации необходимо отправить заявку администратору на адрес Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Регламент подключения онлайн-мониторинга
